Interioridades de un tóner

toner-1





1. Recipiente de tóner

Recipiente donde se encuentra el polvo de tóner que se impregna posteriormente de forma magnética en la página.

toner-2





2. Sello
Tira desmontable de protección, sirve para que no se derrame el tóner antes de la instalación.

cuchilla-dosificadora-toner-laser

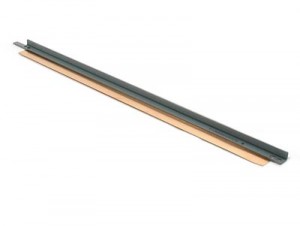

3. El doctor blade o cuchilla dosificadora

Regula la cantidad de tóner que pasa por el rodillo magnético. Con el tiempo puede desgastarse y originar líneas que perjudiquen a la impresión.
images







4. Rodillo magnetico (mag roller)

Cilindro imantado que transfiere el polvo desde el depósito para comenzar el proceso de impresión, este tiene una capa de teflón para evitar que se pegue el tóner.

toner-5





5. Recipiente de tóner desechable

Pequeño recipiente que recoge el tóner sobrante que sale una vez impresas las hojas. No puede ser reutilizado.
cuchilla-limpiadora







6. Cuchilla limpiadora

Limpia el tóner que no fue transmitido al papel y lo retira al recipiente desechable,esta cuchilla es una de las principales causas del desgaste de la unidad de cilindro.
rodilloCarga

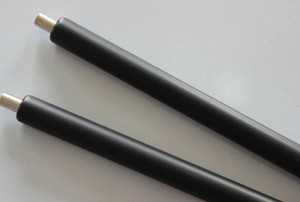

7.Rodillo de carga primaria

Está compuesto por un eje metal con goma moldeada alrededor de ella cuya función es aplicar la electricidad a la superficie del cilindro para que el láser pueda escribir sobre cilindro. Tras escribir, emplea una señal eléctrica para que pueda escribir nuevamente

unidad-de-cilindro





8. Unidad de cilindro

Cilindro que suele ser de color verde o azul y en cada extremo tiene unos engranajes que permiten que ruede el cilindro.

La transmisión eléctrica recibe la carga negativa necesaria para impregnar el polvo a la hoja.

Estos cilindros están compuestos de tres capas:

– Capa de imprimación, Sirve como si fuese el pegamento entre el aluminio y la parte más interna del cilindro.
– Capa de cargar generación, Capa muy delgada, que genera cargas en la superficie para que así pueda el polvo de toner imantarse al papel.
– Capa de transporte de carga, permite que el láser pase para hacer contacto con la cámara de carga de generación.
